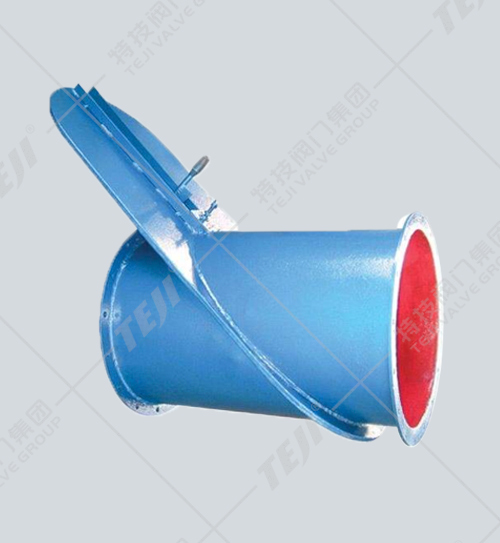

產品概述
密閉式插板閥適用于密閉性要求較高的通風除塵、風力輸送及排風系統管路上，調節或切斷物料流量的主要控制設備。密閉式插板閥通常采用手動開啟和關閉，具有結構簡單、重量輕、無卡阻、操作靈活等優點，廣泛地應用于冶金、礦山、建材、玻璃等行業系統中，控制物料的流量調節或切斷作用。
產品特點
1、密閉式插板閥采用優質鋼材焊接而成。
2、具有結構科學合理，無級調節。
3、操作輕便自如，密閉性能優良，局部阻力損失小。
4、維護保養方便，不易變形，使用壽命長等特點。
5、該閥可水平或垂直安裝，但氣流方向和閥體上的箭頭方向一致，水平管道上插板應以45度順氣流安裝。

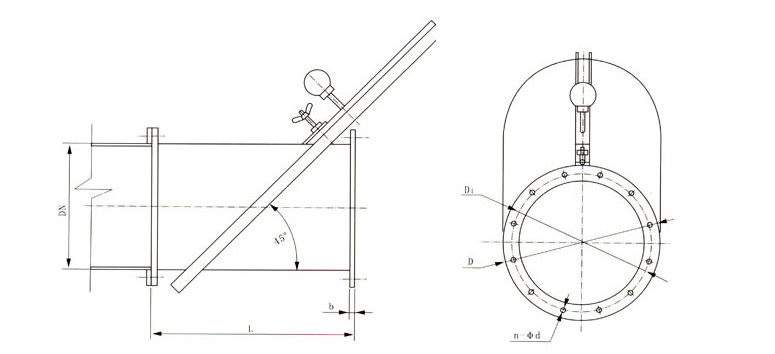

主要外形連接尺寸
DN | 100 | 125 | 140 | 150 | 180 | 200 | 210 | 220 | 250 | 280 | 300 | 350 |
D | 196 | 221 | 236 | 246 | 276 | 296 | 306 | 316 | 346 | 376 | 396 | 446 |
D1 | 156 | 181 | 196 | 206 | 236 | 256 | 266 | 276 | 306 | 336 | 356 | 406 |
N-φd | 8-φ10 | 8-φ10 | 8-φ10 | 8-φ12 | 8-φ12 | 8-φ10 | 8-φ12 | 8-φ12 | 12-φ14 | 12-φ14 | 12-φ14 | 12-φ14 |
L | 280 | 300 | 320 | 330 | 360 | 380 | 390 | 400 | 430 | 460 | 480 | 590 |
b | 6 | 8 | ||||||||||
